FreeScan Trio

Erster markierungsfreier Handheld-Laser-3D-Scanner

  • Genauigkeit bis zu 0,02 mm
  • Geschwindigkeit bis zu 3.010.000 Punkte/s
  • Drei 5-Megapixel-Kamerakameras
  • 4 Scan-Modi und integrierte Photogrammetrie
Demo anfordern

Für alle Ihre Projekte geeignet

Mit seinem schnellen und innovativen 98-Laserlinien-Modus ist der FreeScan Trio der erste markierungsfreie 3D-Laserscanner von SHINING 3D. Weniger Vorbereitung, mehr Effizienz.
Speed and Efficiency Redefined

Geschwindigkeit und Effizienz neu definiert

Mit seinen 98 Laserlinien, die markierungsfreies Scannen ermöglichen, setzt der FreeScan Trio neue Maßstäbe für Geschwindigkeit und Effizienz. Er kann bis zu 3.010.000 Punkte pro Sekunde liefern. Weniger Vorbereitung, mehr Effizienz

Die Leistung von drei 5MP-Kameras

Die Leistung von drei 5MP-Kameras

Mit drei Industriekameras, die jeweils 5 MP bieten, bringt das FreeScan Trio die feinsten Details und hochwertige 3D-Daten zum Vorschein.

Accuracy and Precision

Genauigkeit und Präzision

In den Scanmodi mit Markern liefert der FreeScan Trio durchgehend hochpräzise Scanergebnisse mit einer Genauigkeit von bis zu 0,02 mm.

All-in-one 3D-Scanner

All-in-one 3D-Scanner

Mit den vier Scanmodi des FreeScan Trio und der integrierten Photogrammetrie steht Ihnen eine große Vielseitigkeit zur Verfügung. Er ist der perfekte Partner für jedes Szenario.

FreeScan Trio-2

Intelligente Selbstpositionierungs-Technologie

Markierungsfreier Scan-Modus
FreeScan Trio verfügt über eine fortschrittliche intelligente Selbstpositionierungstechnologie, die den Scanvorgang optimiert. Mit 98 Laserlinien macht er Markierungen überflüssig und erreicht eine hohe Scangeschwindigkeit von bis zu 3.010.000 Punkten pro Sekunde.

3 industrielle 5MP-Kameras
Mit drei Industriekameras, jede mit 5 MP, bringt FreeScan Trio feinste Details und hochwertige 3D-Daten zum Vorschein.

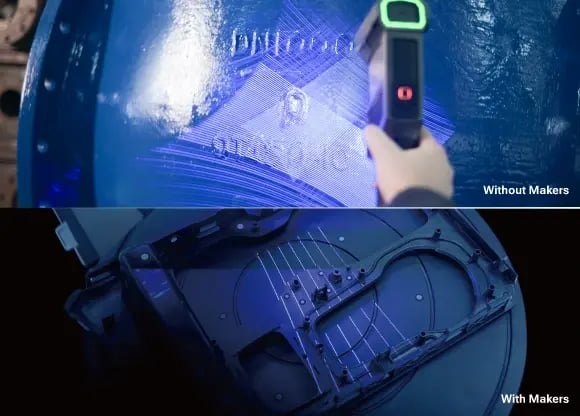

Perfektes Erfassen hoher Details

Perfektes Erfassen hoher Details

FreeScan Trio bietet eine außergewöhnliche, detailreiche Erfassung, die eine komplexe Datenerfassung mit oder ohne Marker gewährleistet.

Tiefe Löcher Modus

Tiefe Löcher Modus

Sowohl 26 als auch einzelne Laserlinien des FreeScan Trio sind dank optimierter Kamerawinkel und fortschrittlicher Scanmodi in der Lage, Löcher, tiefe Taschen und Rippenwände zu scannen.

FreeScan Trio Bulit-in-Photogrammetrie

Patentierte binokulare Photogrammetrie

Im Gegensatz zu herkömmlichen Photogrammetrieverfahren macht unsere binokulare Photogrammetrietechnologie die Verwendung kodierter Ziele überflüssig, reduziert die Vorbereitungszeit um mindestens die Hälfte und gewährleistet ein hohes Maß an volumetrischer Genauigkeit beim Scannen großer Objekte.

Was Sie mit unseren Scannern erreichen können

Entdecken Sie, wie Sie durch die Integration unserer Scanner in Ihre Arbeitsabläufe die Effizienz steigern und bemerkenswerte Ergebnisse erzielen können.c

  • Automobilindustrie

    Mit seiner hohen Scangeschwindigkeit, Flüssigkeit und Genauigkeit kann das FreeScan Trio die Anzahl der Iterationen in Ihrem Prozess erheblich reduzieren. Er ist die ideale Wahl für das Scannen von Fahrzeugkarosserien zur Analyse von Oberflächenabweichungen und zur Ermittlung der Positionsgenauigkeit von Blechlöchern.

    Learn More

  • Luft- und Raumfahrt

    Mit seiner hohen Scangeschwindigkeit, Flüssigkeit und Genauigkeit kann das FreeScan Trio die Scaneffizienz erheblich steigern, ohne dass die Genauigkeit darunter leidet. Insbesondere mit seiner integrierten Photogrammetrie kann er die volumetrische Genauigkeit für große Flugzeugmotoren, Flugzeugrümpfe und andere große Teile erhöhen.

  • Energie, Schwerindustrie und öffentliche Versorgungsbetriebe

    Dank der messtechnisch hochwertigen Kamera, der integrierten Photogrammetrie und der guten Tragbarkeit kann der Scanner sowohl in Innenräumen als auch im Freien präzise Daten erfassen. Er eignet sich hervorragend zur Erfassung präziser Daten für große Objekte wie Wasserturbinen und Erdölbohrer und erleichtert die Erkennung von Verformungen und Schäden.

    Learn More

  • Technische Maschinen und andere Transportmittel

    Ausgestattet mit drei Laserlinienmodi, guter Tragbarkeit und messtechnischer Genauigkeit ermöglicht der FreeScan Trio ein effizientes und genaues Scannen sowohl in Innenräumen als auch im Freien. Er ist ideal für das Scannen von Rumpfzubehör und Schienen für den Schienenverkehr sowie für Inspektion und Reverse Engineering.

    • Product line features
    Learn More



FreeScan Software

Intuitiv & Leistungsstark
Justierbare Auflösung

Flexible Auflösung

Sie können die Auflösung später je nach Bedarf ändern, ohne das Projekt neu zu starten.

Anzeige von Maschendaten in Echtzeit

Anzeige von Maschendaten in Echtzeit

Unsere optimierte Software zeigt die Mesh-Daten in Echtzeit an, was die visuelle Qualität verbessert und später Zeit bei der Vernetzung spart.

Visualisierung von Entfernung und Datenqualität

Visualisierung der Datenqualität

Ermöglicht die Visualisierung der erfassten Datenqualität direkt in der Software.

Benutzerdefinierte Scanvorlage

Benutzerdefinierte Scanvorlage

Sparen Sie Zeit und sorgen Sie für konsistente Messungen, indem Sie die Scaneinstellungen individuell anpassen. Das manuelle Einstellen von Parametern ist nicht erforderlich.

Open-Source-Kompatibilität

Geomagic Control X
Geomagic Control X
geomagic
Geomagic Design X
Polyworks
Polyworks

Technische Daten

  • Hochgeschwindigkeits-Scannen 26 laser lines
  • Detaillierter Scan 7 Laserlinien
  • Tiefenscan 1 einzelne Zeile
  • Markerloses scannen 98 Laserlinien
  • Große Teile cPhotogrammetrie-Modus, keine kodierten Marker erforderlich
  • Genauigkeit bis zu 0,02 mm
  • Volumetrische Genauigkeit 0,02 + 0,015 mm/m (mit Photogrammetrie)
  • Scan-Geschwindigkeit Bis zu 3.010.000 Punkte/s
  • Max. FOV 650 x 580 mm
  • Punktabstand 0.01 ~ 3 mm
  • Zertifizierungen CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TISAX
  • Genauigkeits-Zertifizierung VDl/VDE 2634 Teil 3 (ISO 17025 zertifiziertes Labor)
Broschüre herunterladen

Globale Marken vertrauen uns

20

langjährige Erfahrung

400

Patente

100

Weltweit verkaufte 3D-Scanner

  • animal racing

    FreeScan Trio ist sehr beeindruckend! Ein klarer Schritt nach oben in Bezug auf die Vereinfachung der Arbeit und die Verringerung des Zeitmanagements, und vor allem die Scan-Geschwindigkeit ist eine sehr große Verbesserung.

    Daniel Delcev,

    AnimalRacing

    Discover More
  • D3 System

    Es ist erstaunlich, leicht und wirklich schnell. Der gesamte Scan eines alten NSU-Fahrzeugrahmens hat weniger als 20 Minuten gedauert, und die Daten sehen wirklich schön aus.

    Thomas Kropp,

    D3 Systeme

    Discover More



Häufig gestellte Fragen

  • Kann FreeScan Trio Objekte mit schwarzen und reflektierenden Oberflächen scannen?

    Ja. FreeScan Trio verfügt über einen Laser-Scan-Modus, der weniger empfindlich auf das Umgebungslicht reagiert und daher eine bessere Leistung beim Scannen von reflektierenden und dunkel gefärbten Oberflächen bietet.c

  • Kann FreeScan Trio ohne Marker verwendet werden?

    Ja. Wenn das Objekt reichhaltige geometrische Merkmale aufweist, kann der 98-Linien-Modus von FreeScan Trio den Feature-Ausrichtungsmodus ohne Markierungen verwenden.

  • Welche Datenformate kann ich mit FreeScan Trio erhalten?

    Die FreeScan Trio Software kann Daten in verschiedenen Formaten wie ASC, OBJ, STL und PLY exportieren, die Sie je nach Bedarf frei wählen können.

  • Kann der FreeScan Trio große Objekte mit guter Genauigkeit scannen?

    Ja. FreeScan Trio verfügt über eine integrierte Photogrammetrie-Funktion, die eine Genauigkeit von bis zu 0,02 mm + 0,015 mm/m erreichen kann.

  • Was ist die empfohlene Computerkonfiguration für FreeScan Trio?

    Empfohlene Computerkonfiguration:

    • OS: Windows 10, 64-Bit
      Grafikkarte: NVIDIA GTX/RTX-Serie, ≥ GeForce RTX 3060
      Video-Speicher: ≥ 6GB
      Prozessor: Intel Core i7-10700
      Arbeitsspeicher: ≥ 64GB
      Ports: USB 3.0

  • Was kann ich mit den von FreeScan Trio gescannten Daten machen?

    Sie können die Daten von FreeScan Trio für Reverse Engineering, den Vergleich mit vorhandenen CAD-Daten für Inspektionen und andere Anwendungen verwenden.
