Comment le scanner 3D FreeScan Combo améliore l'efficacité de l'inspection et de la réparation des turbines hydrauliques

Les défis de la réparation de routine

Dans le cadre d'une utilisation quotidienne, les pales de la turbine sont légèrement usées par le sable et le gravier en l'espace d'un mois environ. Au troisième mois d'utilisation, elles doivent être réparées. Central Coca Codo Sinclair envoie donc les turbines au Centre de recherche et de récupération des turbines et des pièces industrielles (CIRT) au Chili ou en Équateur pour qu'elles soient réparées tous les trois mois. Cependant, le transport aller-retour des turbines était coûteux et prenait beaucoup de temps pour Central Coca Codo Sinclair. La nécessité d'une meilleure solution a conduit Central Coca Codo Sinclair à explorer des technologies de numérisation 3D plus avancées. Il souhaitait une solution plus efficace et plus rentable.

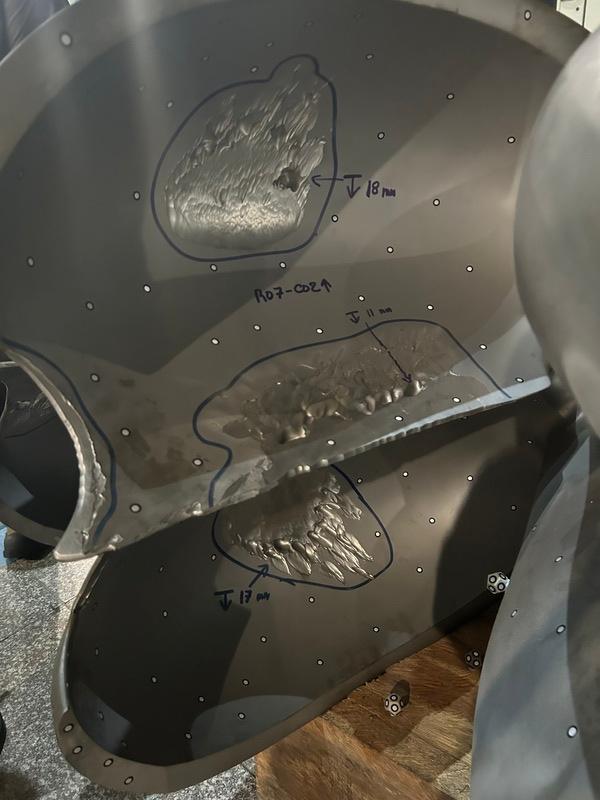

Usure des turbines hydrauliques

Central Coca Codo Sinclair a contacté BSTARTECHNOLOGY S.A, distributeur de SHINING 3D, et ils ont présenté le Scan Combo 3D scanner. Après une démonstration, ils ont convenu qu'il s'agissait d'une solution rentable. Elle a permis d'améliorer l'efficacité de l'inspection et de la réparation des pales de turbines.

Inspection d'une turbine hydraulique avec un scanner 3D

BSTAR a pu fournir des services de numérisation à Central Coca Codo Sinclair. Le FreeScan Combo est léger, il ne pèse que 630 g, ce qui permet aux techniciens de BSTAR de le transporter facilement jusqu'à la centrale hydroélectrique pour la numérisation. De plus, le FreeScan Combo permet aux techniciens de scanner facilement dans les espaces étroits entre les pales des turbines grâce à sa taille compacte. Central Coca Codo Sinclair a ainsi économisé beaucoup d'argent sur le transport des turbines.

Turbine hydroélectrique scannée en 3D

Scanner 3D dans un espace étroit.

Le processus d'inspection commence par un technicien qui utilise le FreeScan Combo pour effectuer un balayage 3D précis des pales de l'éolienne. En mode balayage laser, le FreeScan Combo peut acquérir 1,86 million de points par seconde. Il numérise plus rapidement que le scanner précédemment utilisé par BSTAR, qui pouvait acquérir 0,86 million de points par seconde en mode de numérisation de lignes multiples. Outre sa vitesse de balayage rapide, le FreeScan Combo offre également une grande fluidité puisqu'il est capable d'atteindre des taux de rafraîchissement de plus de 120 images par seconde.

Pour les objets de grande taille tels que les turbines, le mode de balayage à lignes multiples du FreeScan Combo peut aider à acquérir rapidement des données globales. L'utilisation du modebalayage de lignes parallèles sur les zones de la lame qui présentent une usure peut permettre d'obtenir des données plus détaillées. Cela permet de déterminer l'étendue de l'usure et d'effectuer des réparations plus précises.

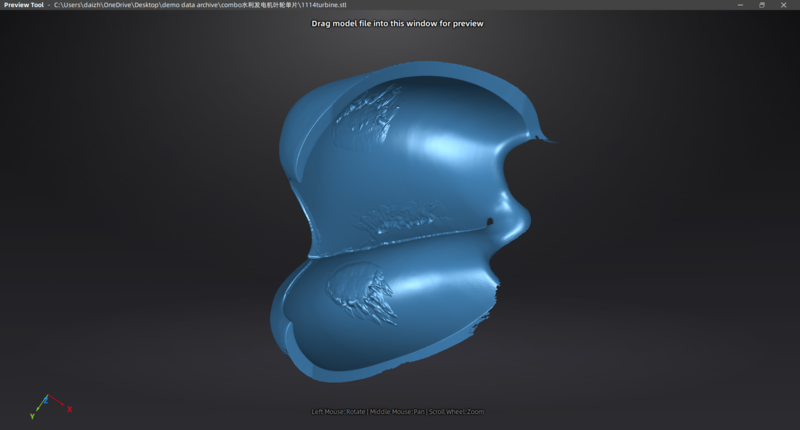

Données 3D pour l'inspection des turbines hydrauliques.

Réparation et vérification des turbines hydrauliques

La société SMI effectue actuellement des réparations de turbines pour Central Coca Codo Sinclair. Pour s'assurer de l'efficacité de la réparation, les pales de la turbine sont scannées une seconde fois. Les données scannées sont ensuite comparées à celles d'une pale neuve. Une tolérance de 2 millimètres maximum est requise.

En conclusion, Central Coca Codo Sinclair inspecte et répare les turbines avec l'aide de BSTAR. Elle a mis en place un processus complet et harmonieux, qui utilise un scanner 3D. Ce processus a permis à Central Coca Codo Sinclair de réaliser des économies et de gagner en efficacité. L'usine n'a plus besoin de consacrer du temps et de l'argent au transport d'équipements hors site. Et la grande précision du FreeScan Combo garantit la qualité des données requises pour les travaux de réparation.
